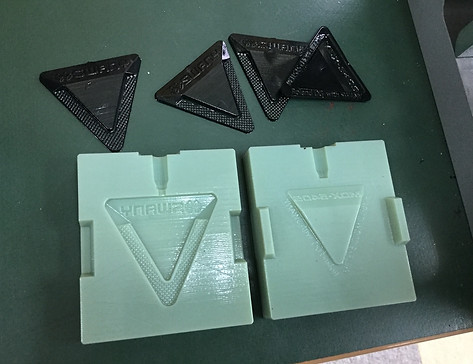

デジタルモールドは、3Dプリント樹脂型を用いてABS、PS、POM、PPなど量産材料で射出成形できる最新技術です。この技術はプレス加工にも活用されており、迅速で安価に量産材料で試作ができるようになりました。量産に限りなく近い機械的物性をもった部品は少量生産の部品生産にも利用できます。

デジタルモールドNCとは「デジタルモールド + NC加工」でデジタルモールドの表面層を切削加工により仕上げて、ショット数や精度を向上させる成形技術です。

スワニーではカセット式のコンパクトモールドベースを自社開発して射出成形しております。コンパクトなデジタルモールド、アルミ切削の入子を利用してスピーディーに少量ロットの成形品が取得できます。材料試験、量産材料による部品試作、小ロット量産に適したハイブリッドモールドシステムです。

・上記サイズまで弊社内にて成形トライ可能です。
・上記サイズを超える大型部品についても協力会社にて成形トライ可能です。
・全てのサイズでデジタルモールド、アルミ切削型で成形できます。
・部品3DデータをSTEP、IGES、Parasolid形式などでお送りください。



■デジタルモールド事例

※画像をクリックすると詳細情報がご覧頂けます。

※画像をクリックすると詳細情報がご覧頂けます。

■透明デジタルモールドによる樹脂流動検証

透明材料で3Dプリントした透明樹脂型に成形温度210度でポリアセタール樹脂を射出成形している様子を撮影した動画です。 スロー再生なのでウエルドライン形成や樹脂収縮の様子がご覧いただけると思います。デジタルモールドは3Dプリント技術により多様な分野や用途に利用されています。



■デジタルモールドセミナー


今話題の最新技術デジタルモールドを1日で体験して頂くセミナーです。3DCADを使った製品データ確認、型割、3Dプリント、金型段取り、成形条件出しまで 最新技術デジタルモールドによるプラスチック成形工程を体験して頂けます。 通常の展示会や講演会でお伝えできないノウハウも公開致します。

■人圧射出成形機

デジタルモールドで、人の力で樹脂成形が出来る「人圧射出成形機」を販売しております。1ショット15ccまでの射出容量でPE、ABS、PS、POM樹脂材料の簡易射出成形ができます。オフィスや自宅でも簡単にトライ出来るので、プラスチック成形の教育や少量部品製造方法として活用できます。

※納期はご注文より1~1.5ヶ月となっております。

デジタルモールドの開発パートナーである名伸電機株式会社と「ブロー成形プロトタイビング専用システム」を開発致しました。このシステムとデジタルモールド技術を活用することで、ブロー成形法による試作を短期間かつ低コストで行うことが可能になります。デジタルモールドブローの試作サービスは2020年下期から正式にスタート予定。 これまで試作を手軽に行う環境が限られていたブロー成形。飲料や化粧品などパッケージのデザイン用途などへのソリューションとして両者で提案してまいります。

正式サービススタート前に名伸電機ではパイロットユーザーを限定で募集開始致しました。ブロー成形の試作でお困りだったという企業のみなさま、ぜひお問い合わせ下さい。

 ※デジタルモールド・ブローについては名伸電機株式会社と有限会社スワニーで共同開発しております。

dm_img_15
dm_img_26
dm_img_17
dm_img_18
dm_img_19
dm_img_20
dm_img_23
dm_img_25
dm_img_11
dm_img_12
dm_img_27

デジタルモールドで金属プレス加工が可能になりました。アルミ、SUS、ハイテン材などの絞り加工や複雑な曲面や金型加工に時間が掛かる凹凸文字刻印などの加工、細かなロゴなどの絞り加工もデジタルモールドで行うことができます。スピーディーに低コストで部品製作に利用できますのでお気軽にお問合せください。

※デジタルモールドによるプレス加工については中辻金型工業株式会社と有限会社スワニーで共同特許出願しております。



■デジタルモールド活用事例動画



デジタルモールドはスワニーの特許技術です。

特許番号:特許第6540940号、特許第6145537号、特許第6509038号

また、デジタルモールドは有限会社スワニーの登録商標です。

お気軽にお問合せください。
